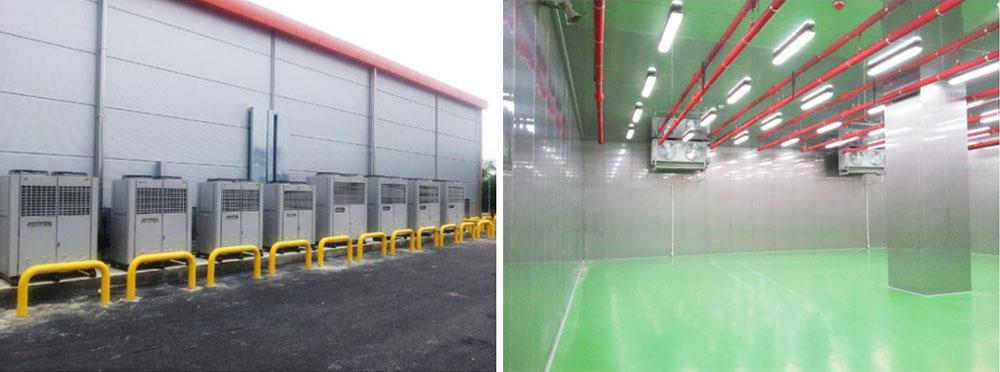

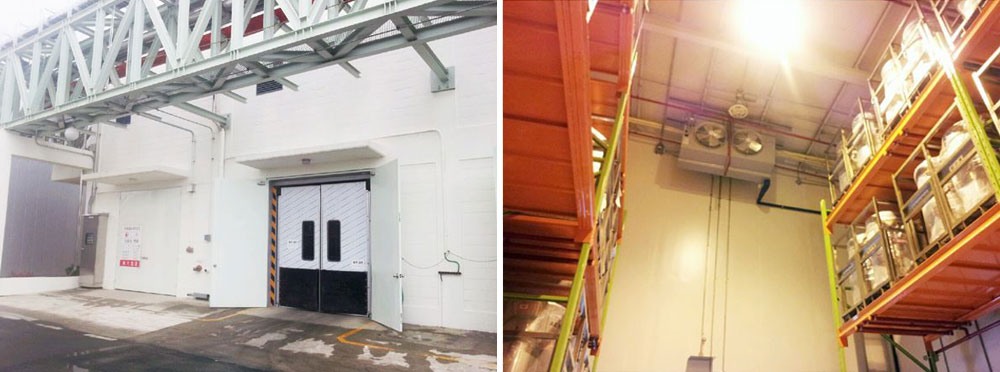

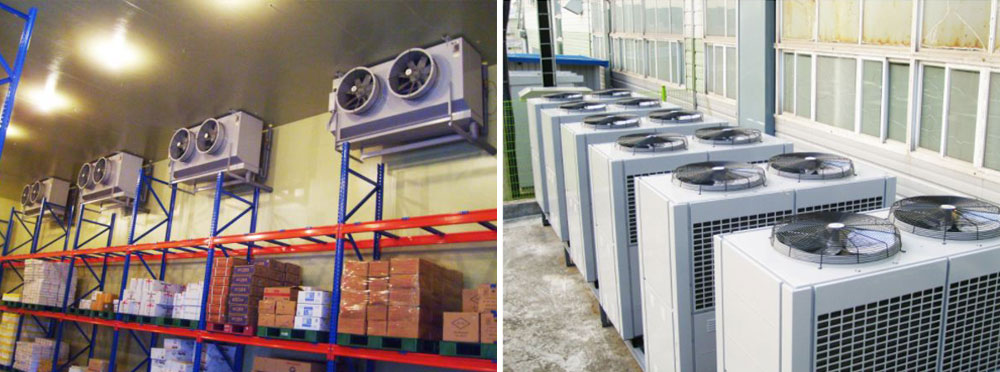

* 방폭형 냉동, 냉장창고 실적
SK Hyniix 이천공장 |
SK Hyniix 청주공장 |
전주 한솔 케미칼 |
이란 AKPC 대림현장 |
녹십자 (화순현장) |
동국제약 (안성) |
극지 연구소 (송도) |
AZ-EM KOREA(안성) |
한양 ENG 등 기타 다수의 실적 보유 |
* 각 국의 위험 장소의 분류
|
지속적인 위험 분위기 |
통상 상태하에서 간혈적 위험분위기 |
이상 상태하에서의 위험분위기 |
IEC / CENELEC / EUROPE |
Zone 0 |
Zone 1 |
Zone 2 |
NORTHAMERICA |
Division 1 |
Division 2 |
KOREA / JAPAN |
0종 장소 |
1종 장소 |
2종 장소 |
* 각국의 방폭 구조 표시
방폭구조국명 |
내압 |
유입 |
압력 |
안전증 |
본질안전 |
특수 |
사입 |
KOREA |
Exd |
Exo |
Exp |
Exe |
Exi |
Exs |
- |
BRTISH |
FLP |
|
|
|
FLP |
|
|
GERMENY |
Exd |
Exo |
Ext |
Exe |
Exi |
Exs |
Exq |
AUSTRIA |
Exd |
Exo |
Exe |
Exi |
Exs |
Exq |
|
FRANCE |
- |
- |
- |
- |
- |
- |
- |
ITALY |
Exd |
Exo |
Exp |
Exe |
Exl |
|
Exq |
SWISS |
Exd |
Exo |
Exf |
Exe |
|
Exs |
|
SWEDEN |
Xt |
Xo |
Xv |
Xh |
Xi |
Xs |
|
* 방폭 구조의 기호등급(표기 예) 가스, 중기의 경우 : EXD Ⅱ BT4 IP54
|
방폭 구조 |
기호 |
| |
방폭 구조 |
기호 |
|
온도등급 |
보호등급 |
|
| 내압 | d | | 산 업 용 Ⅱ | 가스, 중기 | A | | T1 | IPOO | |
압력 |
p |
B |
T2 |
안전층 |
e |
유입 |
o |
C |
T3 |
본질안전 |
ia, ib |
특수 |
s |
분진 |
11 |
T4 |
특수 방진 |
SDP |
보통 방진 |
DP |
12 |
T5 |
방진 특수 |
XDP |
13 |
T6 |

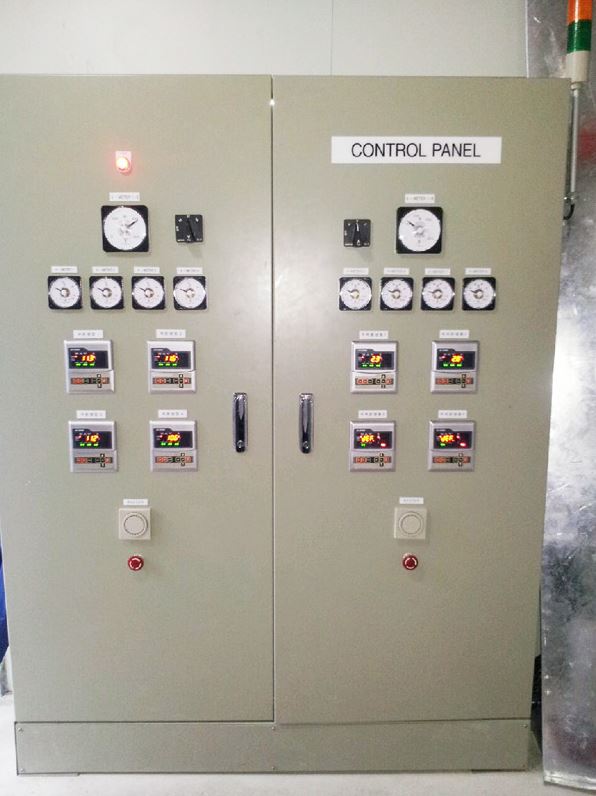

* CONTROL PANEL

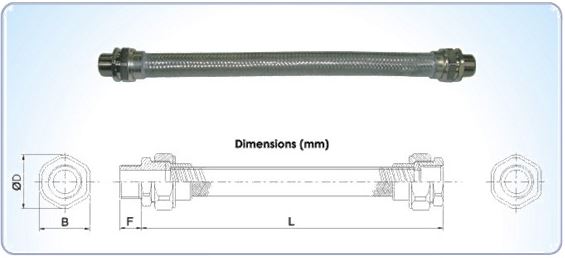

* NA-RA ELECTRIC 내압방폭형 후렉시볼 카프팅 Flameproof Flexivle Couplings
- Materialst
· Flexible Tube : Stalnieiess steel
· Eng Frtliangs : Steel
· Finisn : Zinc electro plated chromate finish

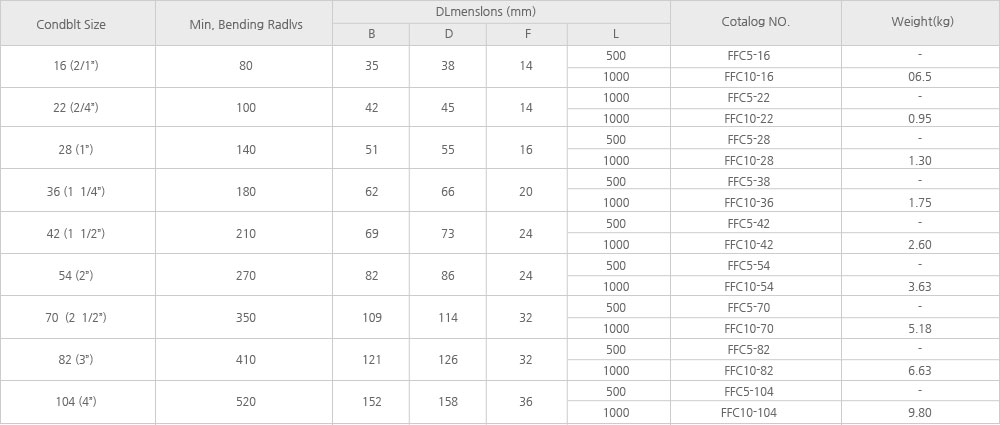

- Flameproof Flexible Couplings
* 각 국의 가스 분류
한국, 일본 |
IEC |
독일 |
미국 |
< 폭발 등급2 > 메탄 암모니아 : 일산화탄소, 벤젠, 휘발유, 프로판 |
< Group of Enclosure I > 메탄 |
< Explosion Class 1 > 메탈, 암모니아, 일산화탄소, 벤젠, 휘발유, 프로판 |
< Group A > 아세칠렌 |
< 폭발 등급 2 > 석탄가스, 에칠렌, 에칠렌 옥시드, 1.3브타디엔 |
< Group of Enclosure Ⅱ A > 암모니아, 일산화탄소, 벤젠, 아세톤, 에탄올, 메탄올 |
< Explosion Class 1 > 에칠렌, 에칠렌 크로라이드, 에칠렌옥시드, 도시가스 |
< Group B > 브타디엔, 에칠렌 옥시드, 수소, 프레필렌 옥시드 |
< 폭발 등급 3 > 수소가스, 수소아세틸렌, 유화탄소 |
< Group of Enclosure Ⅱ B > 1.3브타디엔, 에칠렌, 에칠렌옥시드, 도시가스 |
< Explosion Class 1 > 3a : 수소 / 3d : 유화탄소 / 3c : 아세칠렌 |
< Group C > 아세트, 알레히드, 에칠린, 이소프렌, 디엘에델, 미그로 프로판 |
|
< Group of Enclosure Ⅱ C > 수소 |
|
< Group D > 메탄, 암모니아, 벤젠, 휘발유, 프로판, 토루엔 |

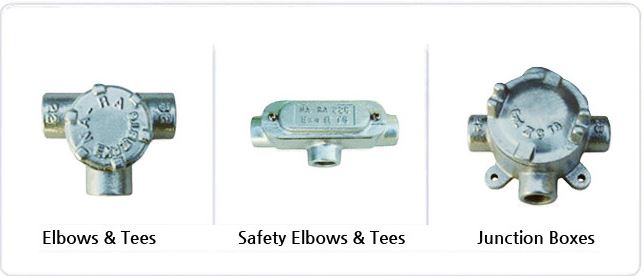

* NA-RA ELECTRIC Flameproof Flameproof Elbows & Tees

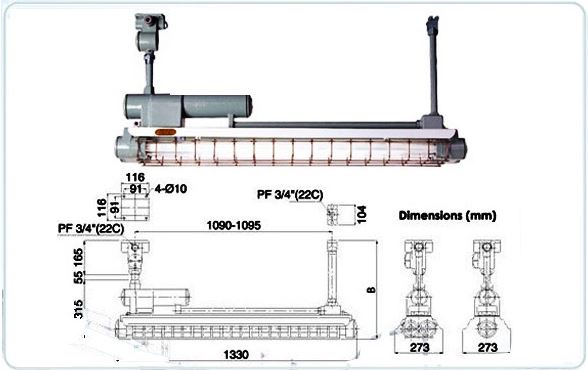

* NA-RA ELECTRIC 내압방폭형 형광등 기구 Flameproof Fluorescent Lighting Fiffings
- Materialst
· Baltast Housing : Cast aluminium allay
· Lamp Holder Casing : Cast aluminium allay
· Lamp cover : Heat resisting hard tubing glass
· Guard : Steel (Gaivanizing shit enemel finish)
· Suspepsion Stem : Heavy gauge steel pipe
· Mountin Box : Dio-cast aluminium / Cast iron
- Flameproof Fluorescent Lighting Fittings
Lomp Furnished |
Lomp Size |
Voltage (V) |
Pendant Type |
Ceiling Type |
Cotalog NO. |
Weight (kg) |
Cotalog NO. |
Weight (kg) |
1-FL20 1-FL40 |
20x1 |
100-120 |
FFL-2122 |
17 |
FFL-2121 |
16.5 |
200-220 |
FFL-2112 |
FFL-2122 |
20x2 |
100-120 |
FFL-2211 |
18 |
FFL-2221 |
17.5 |
200-220 |
FFL-2212 |
FFL-2222 |
1-FLR40 2-FLR40 |
40x1 (32w) |
100-120 |
FFL-4111 |
19 |
FFL-4121 |
18.5 |
200-220 |
FFL-4112 |
FFL-4122 |
40x2 (32w) |
100-120 |
FFL-4211 |
20.5 |
FFL-4221 |
20 |
200-220 |
FFL-4212 |
FFL-4222 |
